| Czujniki pływakowe (kontaktronowe) |
|
|
|

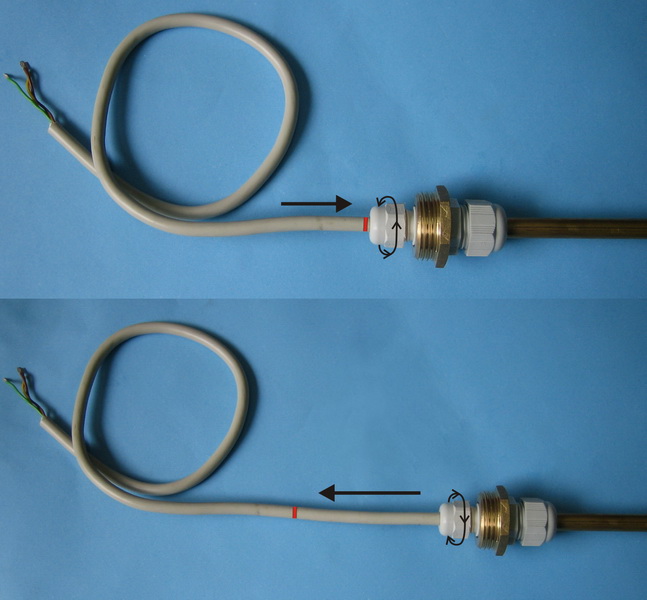

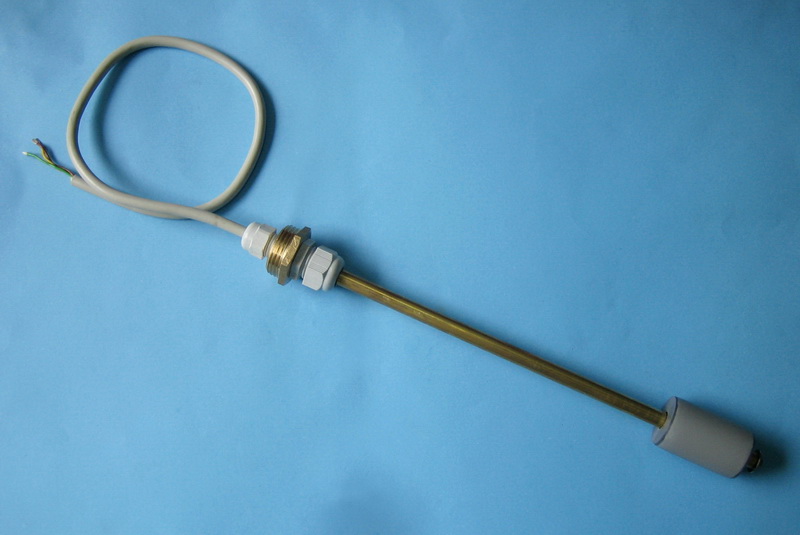

Poniżej typowe czujniki pływakowe. Realizacje różnych odmian przyłączy i materiałów - kliknij tutaj. Czujnik pływakowy CPPG- .... -... Czujnik (sygnalizator) poziomu cieczy, pływakowy 1 do 7 - graniczny ze stałym lub ustawianym położeniem kontaktronów (ustawialne do 4 punktów granicznych) i skracalną prowadnicą, montaż od góry zbiornika. Zastosowanie: do 1-punktowej (lub wielopunktowej do 7) sygnalizacji poziomu cieczy takich jak oleje, woda, roztwory wodne słabych kwasów, zasad, soli itp. (nie niszczących podanych niżej materiałów stykających się z cieczą) zwłaszcza wszędzie tam gdzie jest potrzeba swobodnego ustawiania położenia punktów sygnalizacji poziomu cieczy w trakcie uruchamiania obiektu i/lub w trakcie jego eksploatacji. Nie stosować w strefie wybuchowej. Budowa: czujnik zawiera pływak z magnesem w środku, korpus z gwintem rurowym stożkowym R1 lub R3/4 dla przyłacza od dołu oraz R 1 ¼ ; R 1½ lub R2 dla przyłącza z góry, dławnicę (uchwyt) do przewodu, prowadnicę metalową rurową połączoną z korpusem, uszczelnianą na dole odejmowalną zaślepką, kontaktrony wewnątrz prowadnicy i połączony z nimi przewód przyłączeniowy zewnętrzny chwytany i uszczelniany dławnicą na górze. Kontaktrony ponadto połączone są ustawialnie uchwytami ze statywem prętowym biegnącym wzdłuż prowadnicy w jej wnętrzu i połączone są elastycznymi przewodami z żyłami przewodu przyłączeniowego z którym również mechanicznie połączony jest statyw drutowy. Działanie: pływak, przesuwając się po prowadnicy wraz ze zmianą poziomu cieczy, znajdującym się w nim magnesem, przełącza styki poszczególnych kontaktronów bistabilnych (pamiętających kierunek ruchu pływaka), znajdujących się w prowadnicy w określonych punkach sygnalizacji Lsx. Położenie punktów sygnalizacji Lsx można swobodnie ustawiać w przedziale od Lsd do Lsg. - Po odkręceniu dławika dławnicy można wysunąć przewód z kontaktronami i statywem z prowadnicy a następnie po poluzowaniu wkrętów uchwytów kontaktronów można ustawić kontaktrony wzdłuż statywu w wymaganych punktach. Czujnik połączony z odpowiednim sterownikiem (np. z przetwornikiem DPZ-2R ; DPZ-53 lub RPC-1, może sygnalizować i lub regulować poziom cieczy. Przy sygnalizacji wielopunktowej czujniki mogą współpracować ze wskaźnikiem UMB posiadającym wyświetlacz alfanumeryczny.

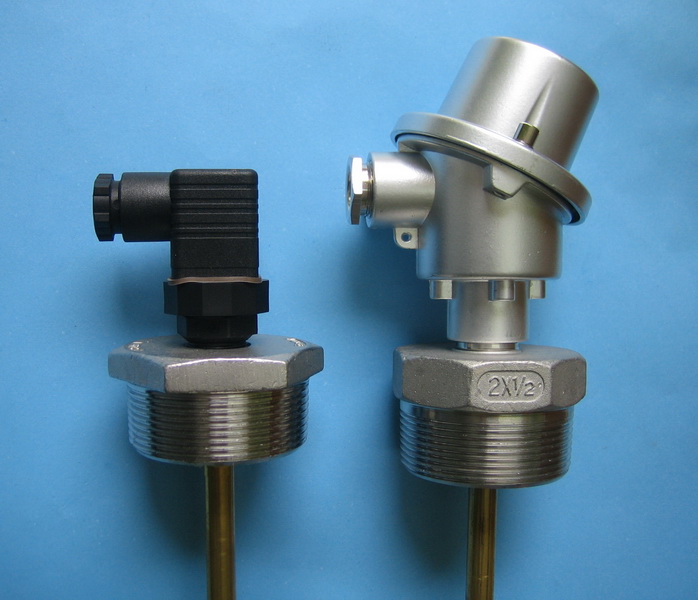

• długość prowadnicy: do 2m i więcej * • punkt sygnalizacji : położenie punktów sygnalizacji (położenie kontaktronów w prowadnicy) jest ustawialne w całym przedziale ruchu pływaka. • wyjście: 1 styk (kontaktron) lub więcej do 7; (kontaktrony bistabilne - z pamięcią kierunku ruchu pływaka) • zdolnośc łączeniowa : < 50 V AC DC; 0,1 A; 5VA • powtarzalność: ~ ± 5 mm; - zależy od gęstości cieczy; minimalna gęstość = 0,85 g/cm • przyłącze elektryczne: przewód dwużyłowy (lub 8-żyłowy) o długości Lp +1,0 m* • max temperatura pracy 60°C • stopień ochrony: IP68 • wytrzymałość izolacji: 0,5 kV (między żyłami kabla i metalową prowadnicą pływaka) • ciśnienie nominalne: 0,5 bar • materiał: PP, mosiądz (lub A2), Epoksyd • przyłącze: R3/4 lub R1, dla montażu od dołu oraz R 1¼ ;R 1½ lub R2** dla montażu z góry * według uzgodnienia ** możliwy jest inny gwint lub przyłącze kołnierzowe, lub przyłącze DIN Uwaga: - większość w/w parametrów może być dostosowana do potrzeb użytkownika
Czujnik pływakowy CPPA-KSGPx-Rxx-Lzxx_x-Lpxxx z wyjściem 4÷20mA lub 0÷10V
Czujnik (przetwornik) poziomu cieczy, pływakowy, analogowy, z wyjściem 4÷20mA lub 0÷10V, z głowicą przyłączeniową. Zastosowanie: do wielostopniowego pomiaru cieczy (z rozdzielczością np. ±1cm) , takich jak: oleje, woda, roztwory wodne kwasów, zasad, soli itp. Budowa: czujnik zawiera pływak metalowy z magnesem wewnątrz, korpus z gwintem stożkowym rurowym, prowadnicę metalową rurową szczelną połączoną z korpusem, zderzak na końcu prowadnicy, szereg kontaktronów z rezystorami wewnątrz prowadnicy, przetwornik elektroniczny umieszczony w głowicy. Działanie: pływak, unosząc się na powierzchni cieczy i przesuwając się pionowo po prowadnicy zwiera, znajdującym się w nim magnesem, kontaktrony tworzące wraz z rezystorami zmienny opór elektryczny, zależny od poziomu cieczy.Zmienna wartość oporu przetwarzana jest w układzie elektronicznym na standardowy sygnał analogowy 4 ÷ 20mA lub 0 ÷ 10V. Pozwala to na pomiar poziomu cieczy w sposób ciągły (z zadaną rozdzielczością). Po połączeniu z odpowiednim miernikiem (np. MP-03) może wskazywać, sygnalizować i/lub regulować poziom cieczy.
• zakres pomiarowy: do 2m i więcej * * według uzgodnienia ------------------------------------------------------------------------------------------------- Do czujników CPPA dedykowane są mierniki uniwersalne z bargrafem
|
||||||||||||||||
